• 用      途

        TDG型加氢进料泵供输送不含固体颗粒的石油产品，石油化工流程及其他化学工业产品。被输送介质的温度为0~210℃。

• 结构特征

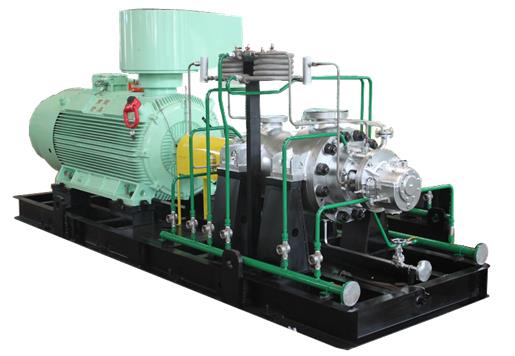

TDG型泵为卧式双壳体，内壳体为节段式多级离心泵，可在不移动管路情况下抽出内壳体进行维修。吸入管、吐出管均垂直向上布置，中心线水平支撑。泵主要由泵筒体、泵盖、吸入段、中段、导叶、轴、叶轮、平衡盘、平衡套等零件组成。泵转子由装在轴上的叶轮、平衡盘等零件组成。叶轮顺序装到轴上，泵的两端由强制润滑的四油楔结构的径向轴承及推力轴承组成，推力轴承为双向注油强制循环式润滑，分别设有温度保护和监视仪表。轴向力由平衡装置来平衡，剩余轴向力及在特殊工况下产生的附加轴向力均由推力轴承来承担。泵轴封为机械密封，磨擦付产生的热量由强制循环液带走。循环液通过专设的冷却器冷却和过滤器过滤，保证循环液洁净。低速时，泵通过膜片联轴器由原动机直接驱动。高速时，泵通过膜片联轴器并通过齿轮增速箱增速，再通过膜片联轴器由原动机驱动。从传动方向看泵为顺时针方向旋转。
