性能范围
  • 流量:Q=2.5~600m3/h
  • 扬程:H=30~330m
  • 温度:H=-45~420℃
  • 压力等级:P=2.5、4.0、6.3MPa
  • 转数:2950r/min
  • 用      途

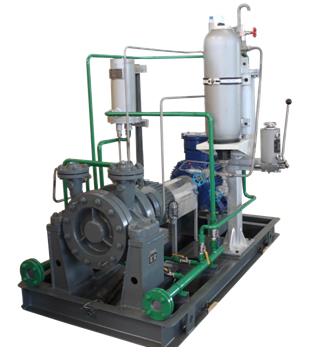

        AY、AYP型油泵可用在石油精制、石油化学和化学工业及其它领域输送清洁的、低温或高温的、中性或腐蚀性液体。
  • 结构特征

AY 、AYP型油泵分为单级单吸和两级单吸悬臂式、单级双吸和两级双吸两端支承式、两级单吸两端支承式六种结构型式。壳体径向剖分,其安装方式为水平中心线支承。特别适用于输送高温高压以及易燃、易爆或有毒的液体。泵体进出口管口法兰均铸在泵体上,且均垂直向上。也可根据输送工况的需要,将泵的垂直向上吸入改为轴向水平吸入(性能不变)。泵型号表示为AYP表示为轴向水平吸入结构密封腔和泵盖是铸成一体的,尺寸设计完全符合API682规定。它即可装填料密封又可安装机械密封(单端面机械密封、双端面机械密封及集装式机械密封、波纹管机械密封)。密封腔外铸有可选择的水冷腔夹套,水冷腔的配备必须是特别提出要求或当输送介质为水的温度超过66℃及炭氢化合物温度超过120℃时用叶轮为整体铸造,且经静平衡。泵轴向力主要靠叶轮平衡孔来平衡轴承体装有一套径向球轴承和一组背对背安装的推力球轴承,其轴承采用甩油环稀油润滑,轴承体外表面铸有散热片,冷却方式有:空气冷却(T120℃)、风扇冷却(T=120~260℃)、水冷却(T=260~420)为了泵检修时不必拆卸吸入或吐出管路就很容易地拆出叶轮、轴轴承体、轴承、机械密封等零部件,AY型油泵采用挠性膜片式加长联轴器部件。
